??電動懸臂吊是一種全電動運行的起重設備，它采用了多種組件和系統來實現起重作業。下面將詳細介紹電動懸臂吊的工作原理，按層次和類目進行解釋。






1、整體結構：

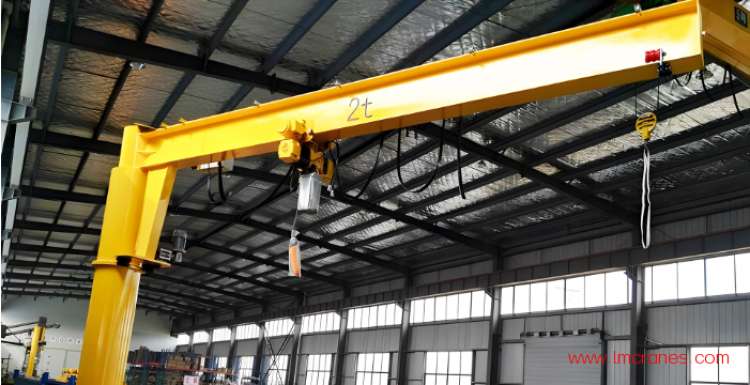

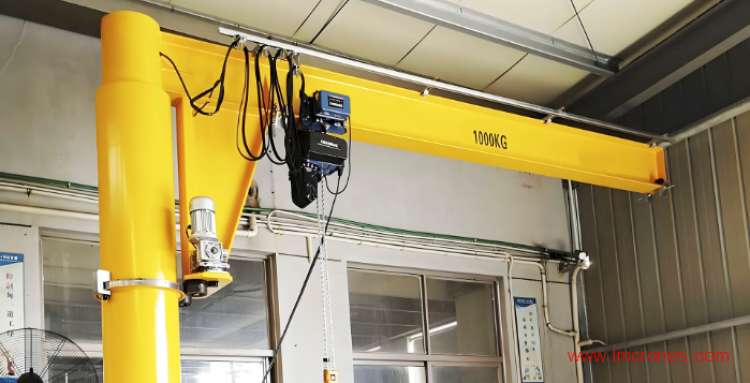

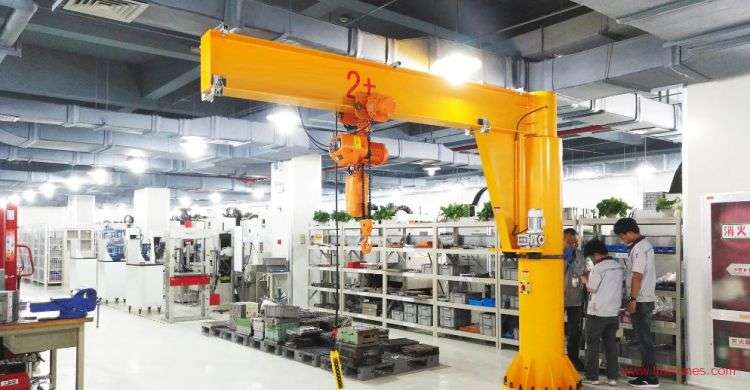

電動懸臂吊由懸臂、旋轉電機、環鏈葫蘆電動小車、環鏈葫蘆和控制系統等組成。懸臂是主體結構，懸臂上安裝有旋轉電機和環鏈葫蘆電動小車。環鏈葫蘆則用于起重作業。

2、旋轉電機的工作原理：

旋轉電機是電動懸臂吊的動力源，它將電能轉化為機械能，通過轉子和定子之間的磁場相互作用，產生轉矩，驅動懸臂進行旋轉運動。

3、懸臂的工作原理：

懸臂是電動懸臂吊的主體結構，通過旋轉電機的驅動，實現懸臂的旋轉運動。懸臂可覆蓋圓形作業區間，提供靈活的起重作業范圍。


4、環鏈葫蘆電動小車的工作原理：

環鏈葫蘆電動小車安裝在懸臂上，通過電動小車的橫移，實現起重物體的水平運輸。電動小車上安裝有電機和齒輪傳動裝置，通過電機驅動齒輪運動，帶動電動小車在懸臂上橫向移動。

5、環鏈葫蘆的工作原理：

環鏈葫蘆是電動懸臂吊的起重裝置，它通過電動葫蘆的升降機構，實現起重物體的上升和下降。電動葫蘆由電機、齒輪裝置和鏈條組成，電機提供動力，通過齒輪裝置帶動鏈條升降，完成起重作業。

6、控制系統的工作原理：

操作人員通過控制器或遙控器對電動懸臂吊進行控制。控制系統接收控制信號后，將指令轉化為電流信號，控制旋轉電機、電動小車和環鏈葫蘆的運行。控制系統可以實現起重過程中的精確控制和安全保護。



通過以上層次和類目的解釋，我們可以清晰地了解電動懸臂吊的工作原理。它通過旋轉電機驅動懸臂旋轉，環鏈葫蘆電動小車橫移，環鏈葫蘆上升下降起重作業，覆蓋圓形作業區間。操作人員可以通過控制器或遙控器對電動懸臂吊進行控制，實現靈活、高效的起重作業。????
